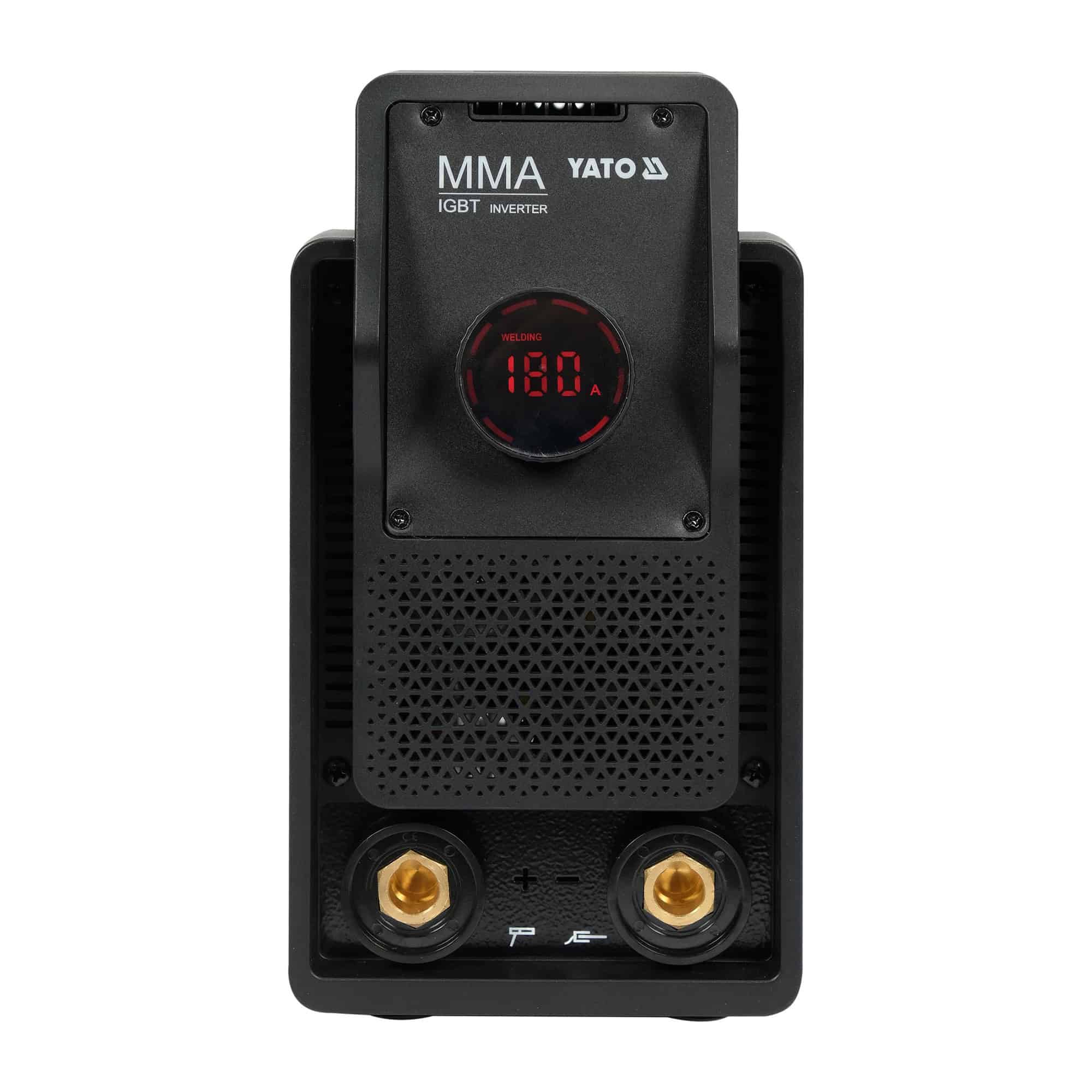

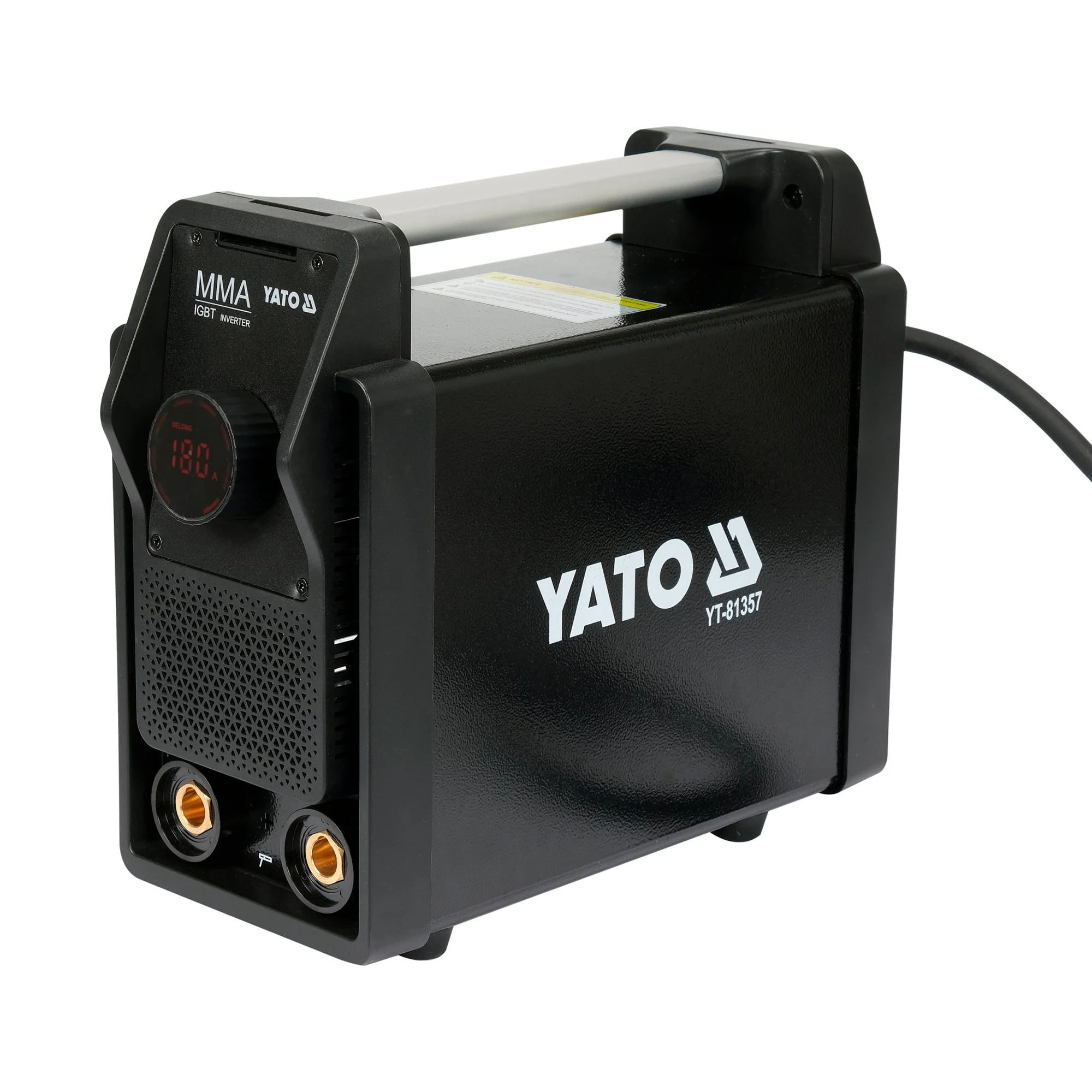

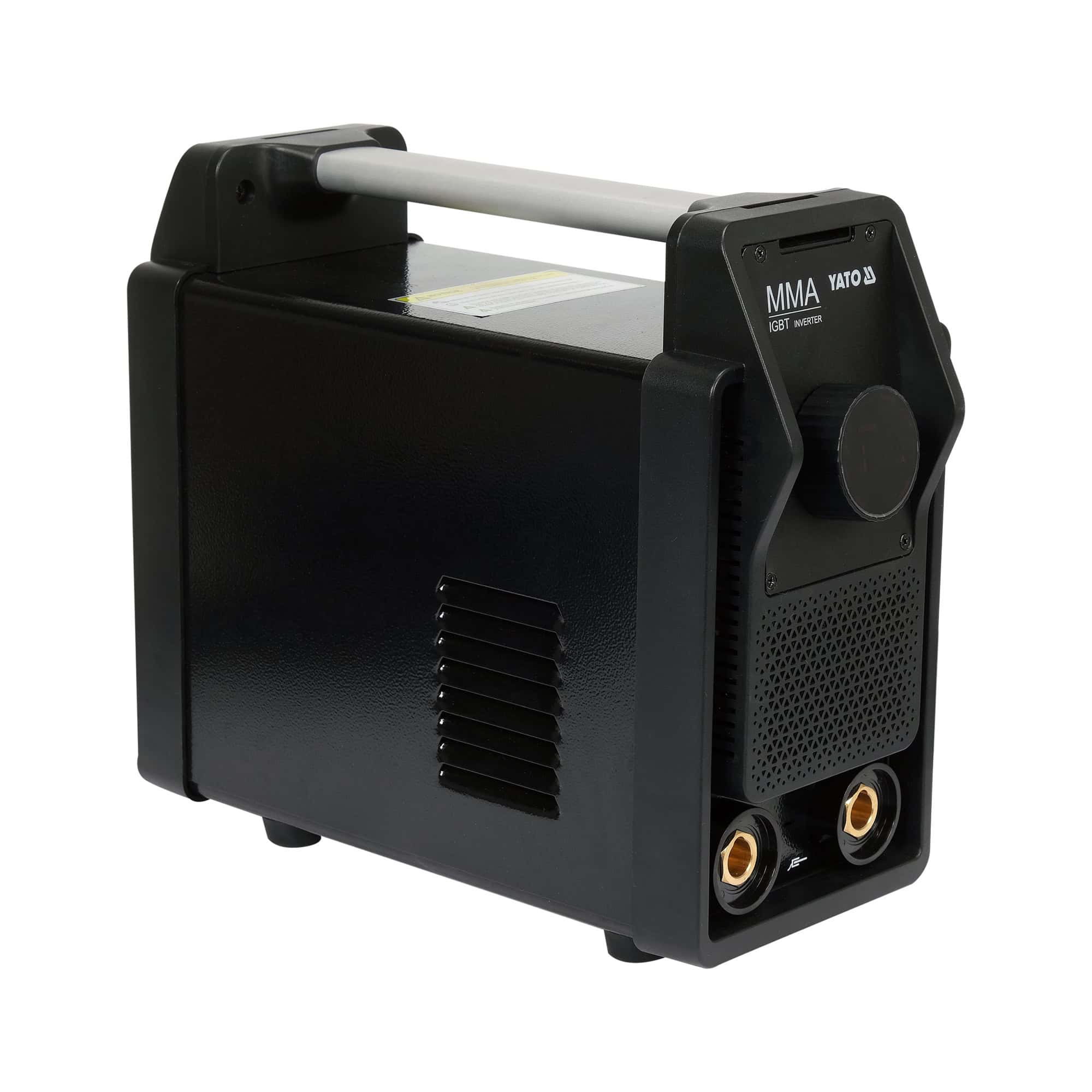

Hitsausinvertteri MMA 180A, Yato

Hitsausinvertteri MMA 180A, Yato

180 A:n MMA-hitsausinvertteri perustuu uusimman sukupolven IGBT-transistoreihin ja tarjoaa edistyneitä ominaisuuksia sekä DC TIG LIFT -hitsausvaihtoehdon. Hitsauskone hyödyntää hitsauslaitteiden markkinassa läpimurtoa, joka ilmenee erityisesti suunnitellussa mikroprosessorissa, joka hallitsee hitsausprosessin itsenäisesti. Logiikkapiirien vähentäminen ja omaperäinen hitsausvirran mallinnus vähentää hitsausinvertterin vikojen esiintymistä ja helpottaa itse hitsausta. Korkealaatuisen hitsin saavuttaminen on helppoa niin ammattilaisille kuin vähemmän kokeneillekin käyttäjille. Nopea ja intuitiivinen yhden nupin ohjaus helpottaa käyttöä entisestään. Hitsauskone on sopiva rutiili-, selluloosa- ja alkalihitsauspuikoille.

Mikroprosessori perustuu ARM4-arkkitehtuuriin 55 nm:n teknologiassa, kellotaajuudella 200 MHz 32-bittisenä. Se mahdollistaa viimeisimmän sukupolven transistorien ohjauksen jopa 70 kHz:n nopeudella, lähes kaksi kertaa vertailukelpoisten laitteiden nopeuteen nähden. Mikroprosessorissa on oma ratkaisu hitsausparametrien analysointiin noin kaksisataa miljoonaa kertaa sekunnissa. Se poistaa tarpeen asettaa lisäpiirejä toimintoja kuten ARC FORCE, ANTI STICK tai HOT START varten. Lisäpiirien puuttuminen tarkoittaa, että muuntimen prosessissa syntyvän häiriön vaikutus hitsauslaatuun on käyttäjälle marginaalinen ja huomaamaton.

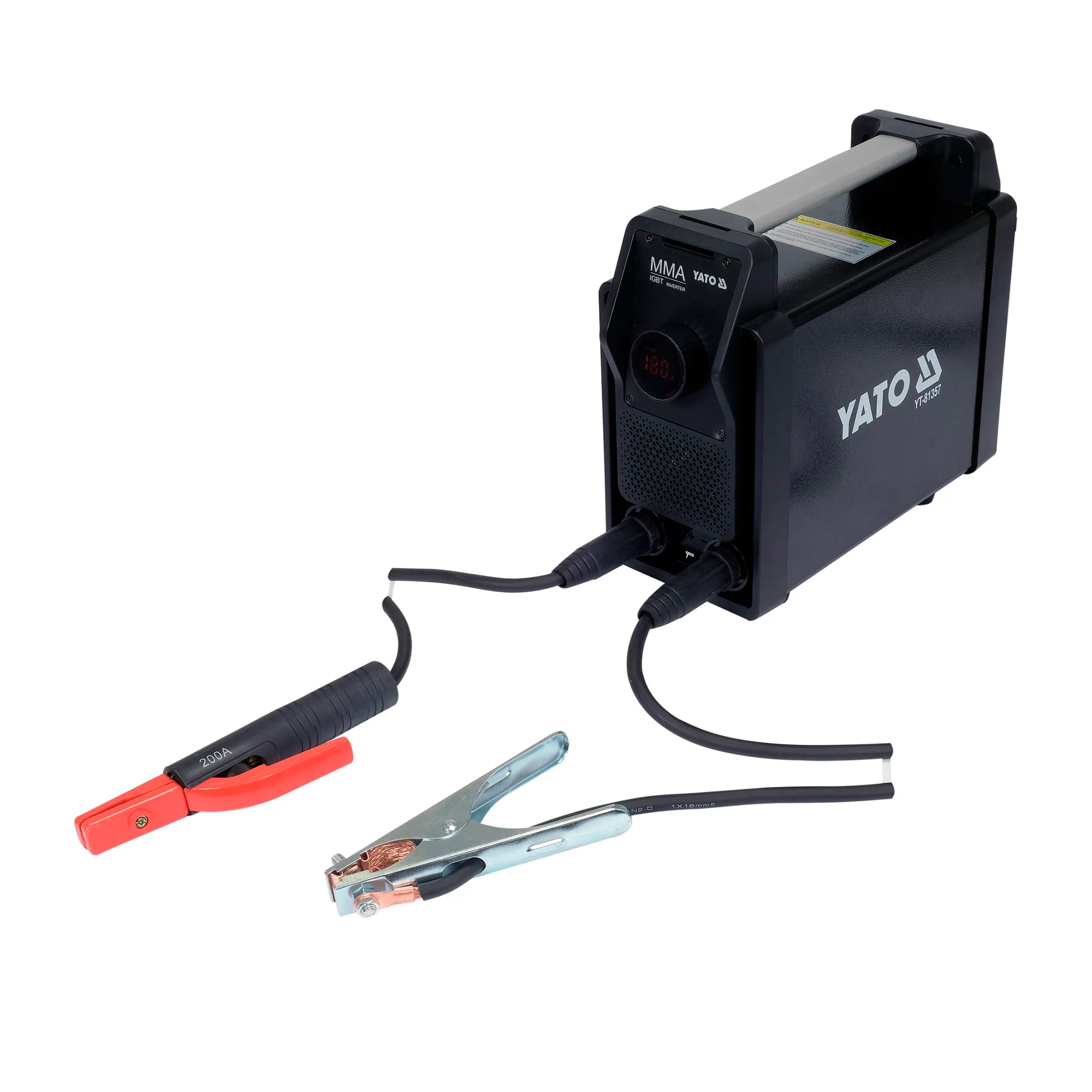

Sisältää:

• Hitsauskone

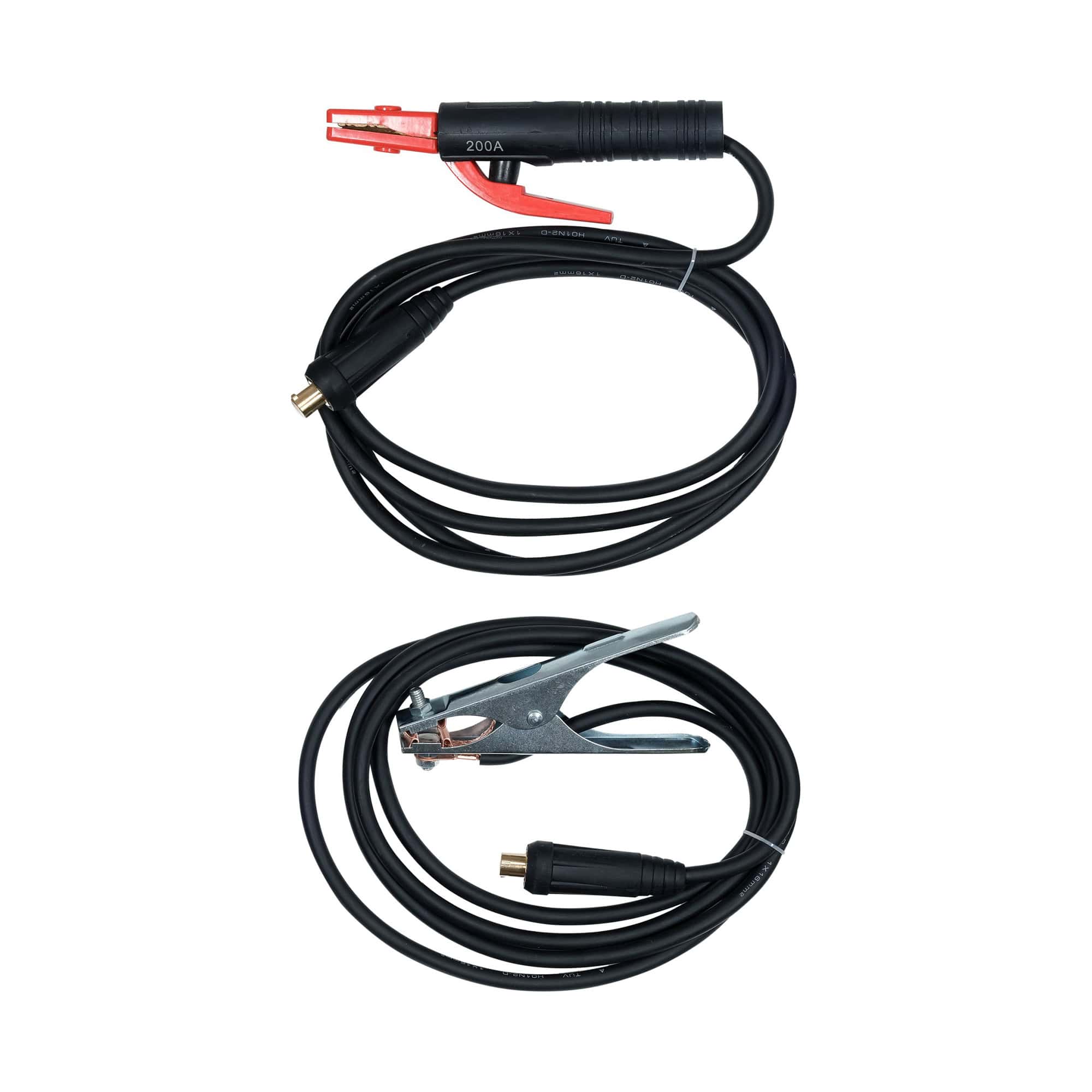

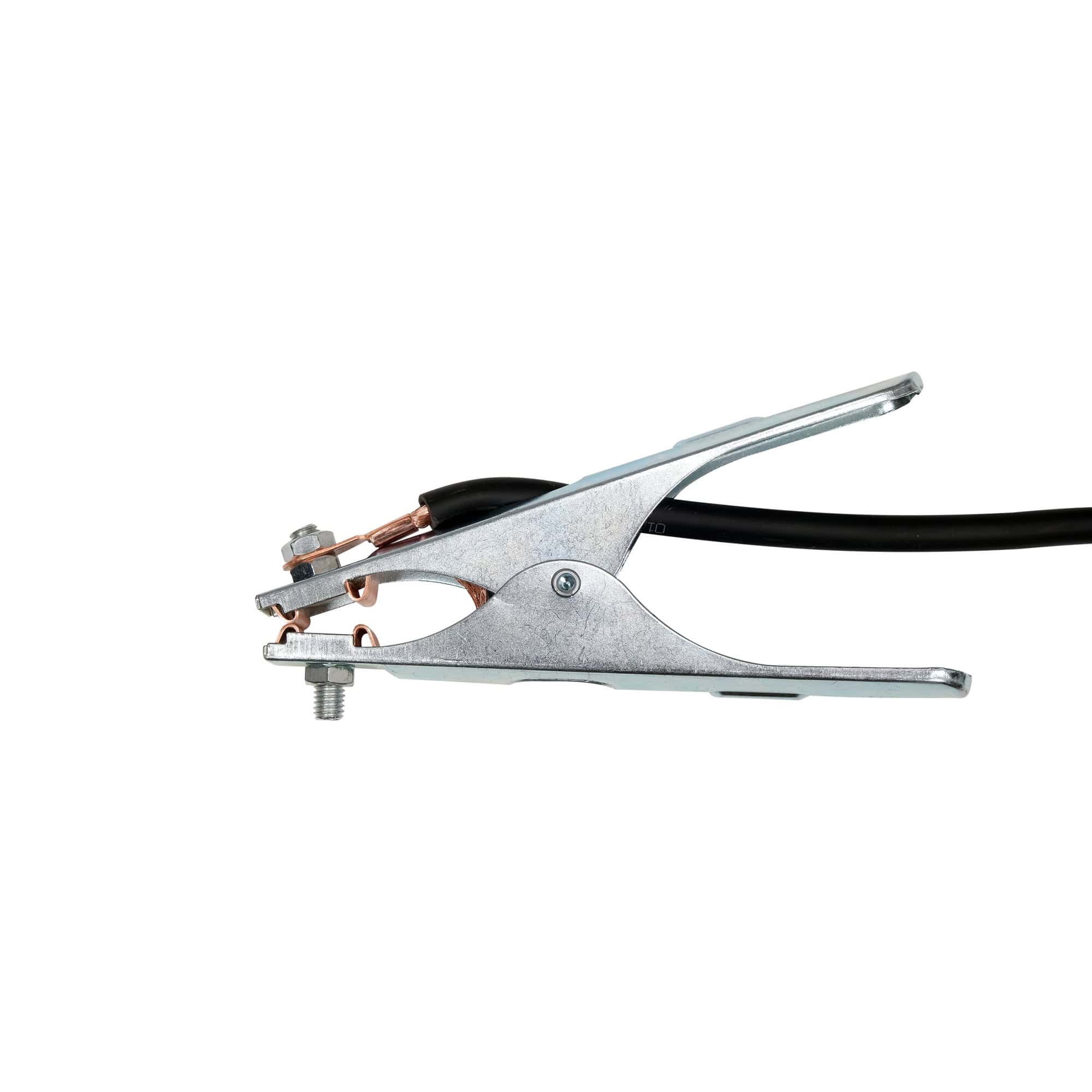

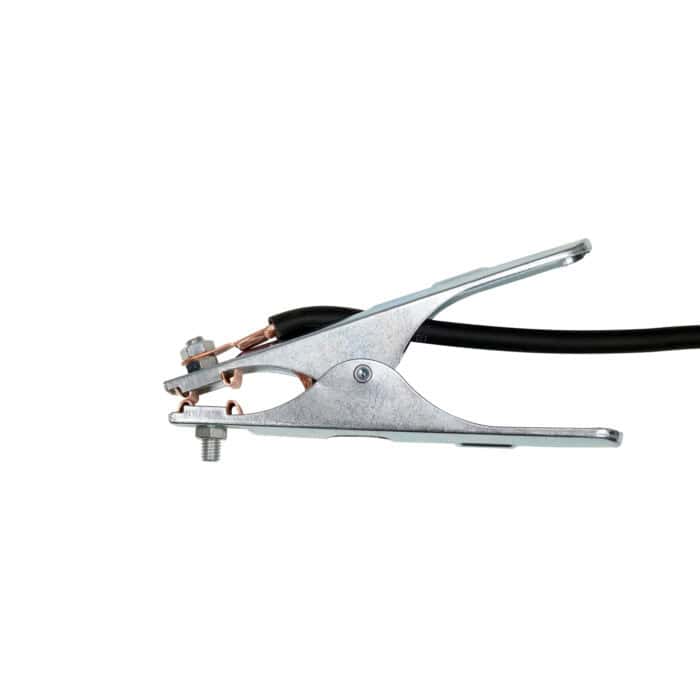

• Maadoituspuristimet 300 A, 3 m (16 mm2)

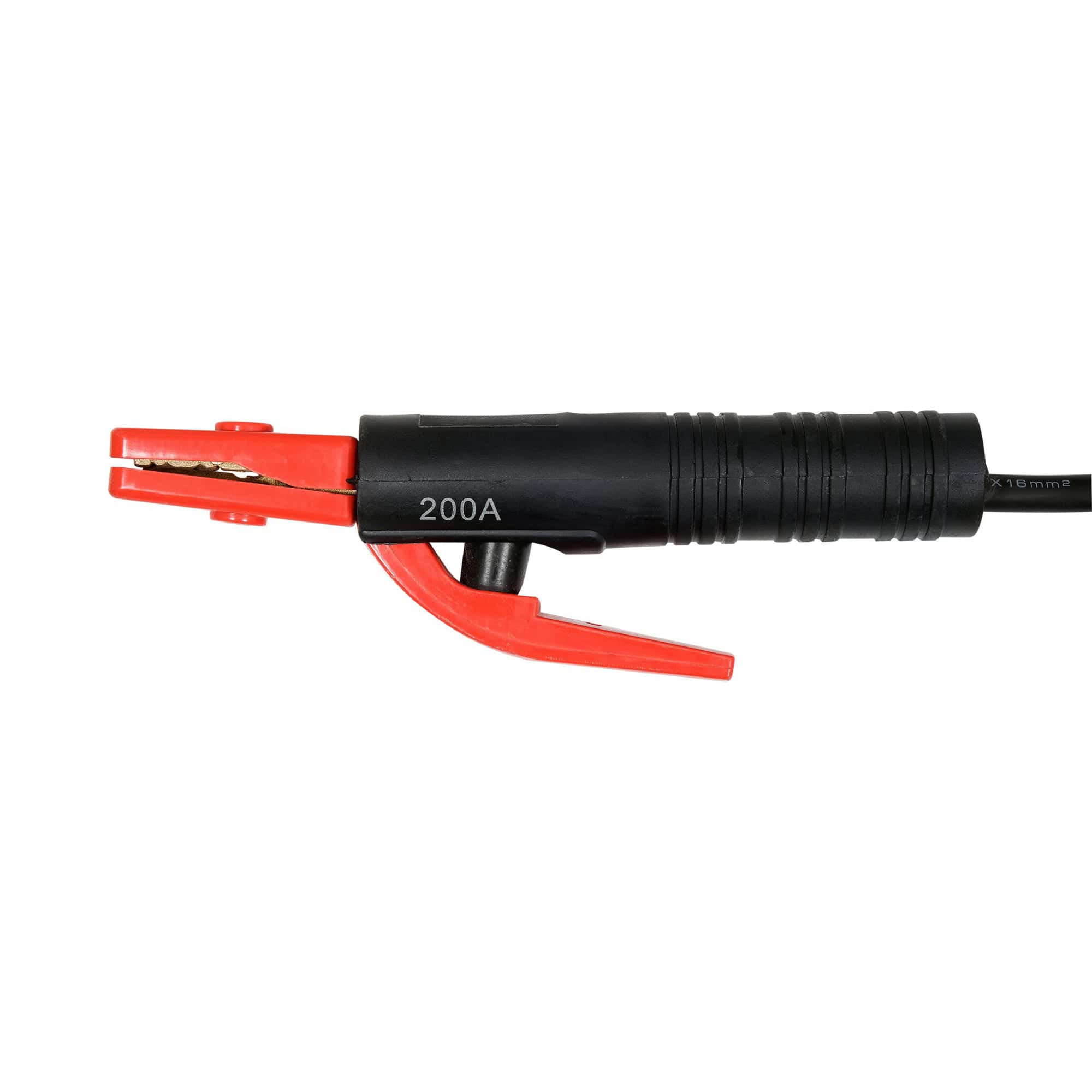

• Puikkokahva 200 A, 3 m (16 mm2)
• Virtajohto 2.5 m

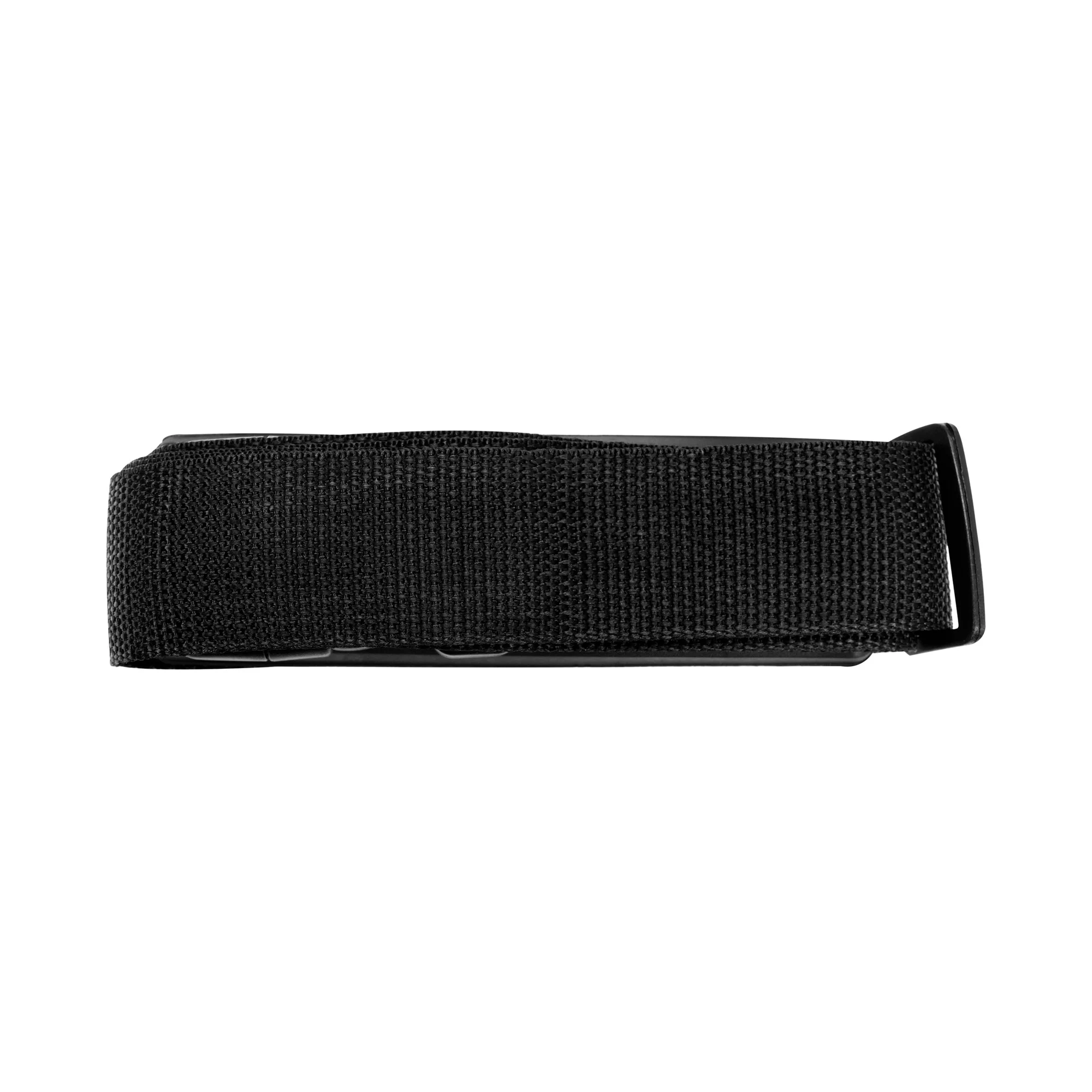

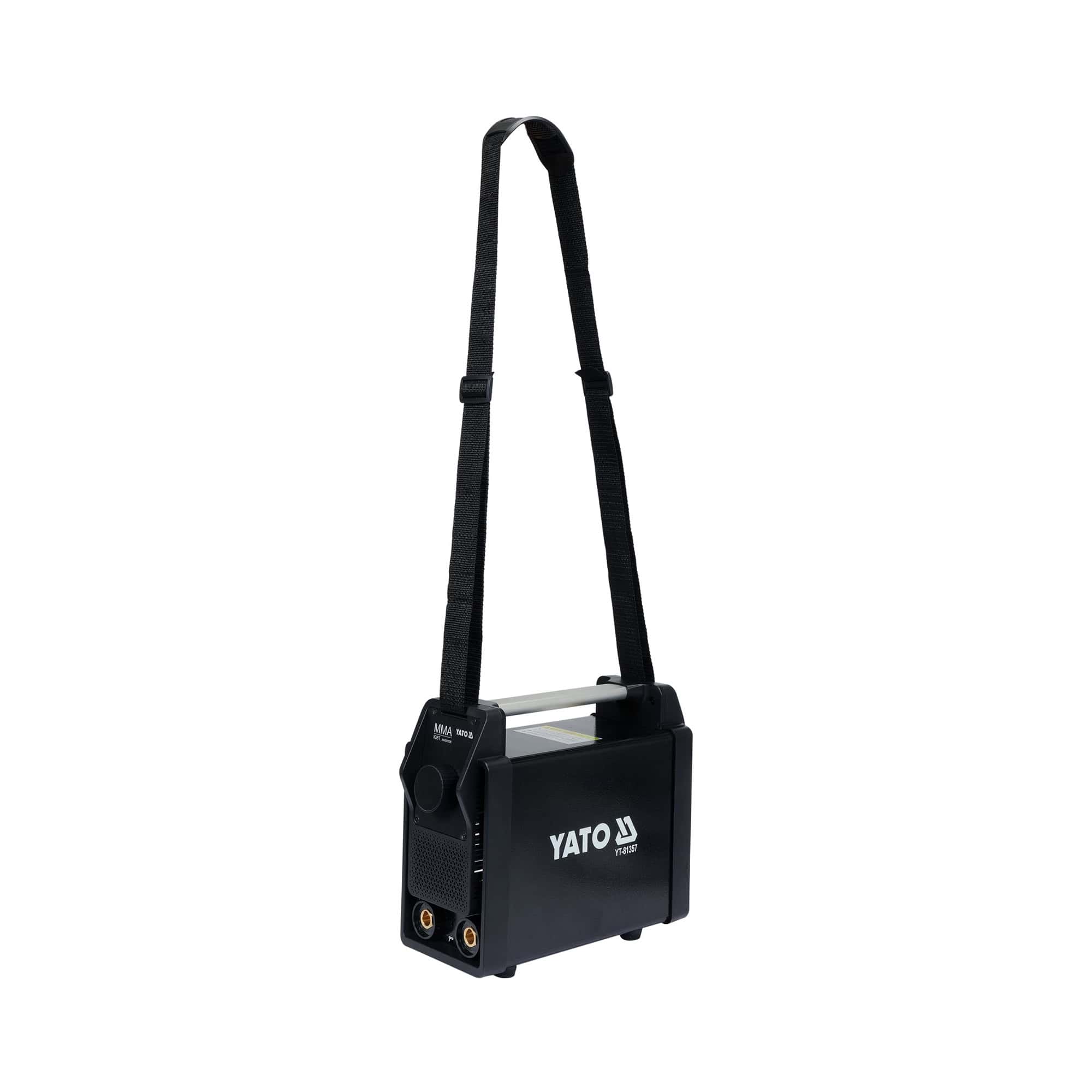

• Olkahihna

Toiminnot:

• Todellinen kuumakäynnistys säädöllä
• Todellinen kaarijännite säädettävällä voimalla
• Anti-stick
• VRD
• Älykäs suoja ylikuormitusta ja ylikuumenemista vastaan
• Jäähdytyspuhallin tarpeen mukaan

Toimintojen kuvaus:

Todellinen kuumakäynnistys

• Kun puikko asetetaan hitsattavaan materiaaliin, hitsaaja lisää hitsausvirtaa murto-osan sekunnin ajaksi, mikä helpottaa kaaren sytyttämistä. YT-81357-mallissa toimintoa voidaan säätää 0-10 % ja sen kestoa 0,0 – 1,0 sekuntiin. Kokenut hitsaaja hyödyntää säädettävyyttä työskennellessään selluloosa- ja alkalipuikkojen kanssa.

Todellinen kaarijännite

• Säätää kaaren dynamiikkaa puikon etäisyyden mukaan työkappaleesta. YT-81357:ssä käytetty moniajo-mikroprosessori tutkii hitsausparametreja noin kaksisataa miljoonaa kertaa sekunnissa. Se analysoi mittaustulokset reaaliajassa. Sitten ohjaten transistorit jopa 70 000 kertaa sekunnissa, se lisää tai vähentää hitsausvirtaa. Kaikki tapahtuu murto-osan sekunnin aikana, ja näiden toimien tarkoituksena on saada paras mahdollinen hitsauslähde annetulle virran asetukselle. YT-81357-hitsausinvertterissä on 0-10 % parametrin säätö tälle toiminnolle. Kokenut hitsaaja hyödyntää säädettävyyttä työskennellessään selluloosa- ja alkalipuikkojen kanssa.

Anti-stick

• Katkaisee hitsausvirran, kun elektrodi on oikosulussa, mahdollistaen elektrodin irrottamisen hitsatusta materiaalista.

VRD

• Toiminto laskee tyhjäkäyntijännitteen 60 voltista turvalliseen tasoon ihmiselle. Vaikka toiminnolla on merkittävä vaikutus turvallisuuteen, se poistetaan usein käytöstä käyttäjien toimesta. Syynä tähän ovat kaaren sytyttämiseen liittyvät ongelmat, erityisesti vähäisen kokemuksen omaavien keskuudessa. Useimmat invertterihitsauskoneet testaavat lähtövirtaa analogisilla antureilla, mikä lisää reagointiaikaa ja vaikeuttaa kaaren sytyttämistä. YT-81357-mikroprosessori toimii eri tavalla. Se generoi noin 200 MHz:n aaltomuodon hitsausvirrassa. Se tarkastelee reaaliajassa juoksun muodonmuutosta, joka vaihtelee hitsauksen vaiheen mukaan. Heti kun puikko koskettaa työkappaletta, se havaitaan murto-osan sekunnin aikana, jonka jälkeen VRD-toiminto kytketään pois päältä, samalla kun HOT START käynnistyy. Kaaren sytyttämisen ongelmaa ei esiinny. YT-81357-hitsausinvertterissä on mahdollisuus kytkeä VRD-toiminto päälle ja pois päältä.

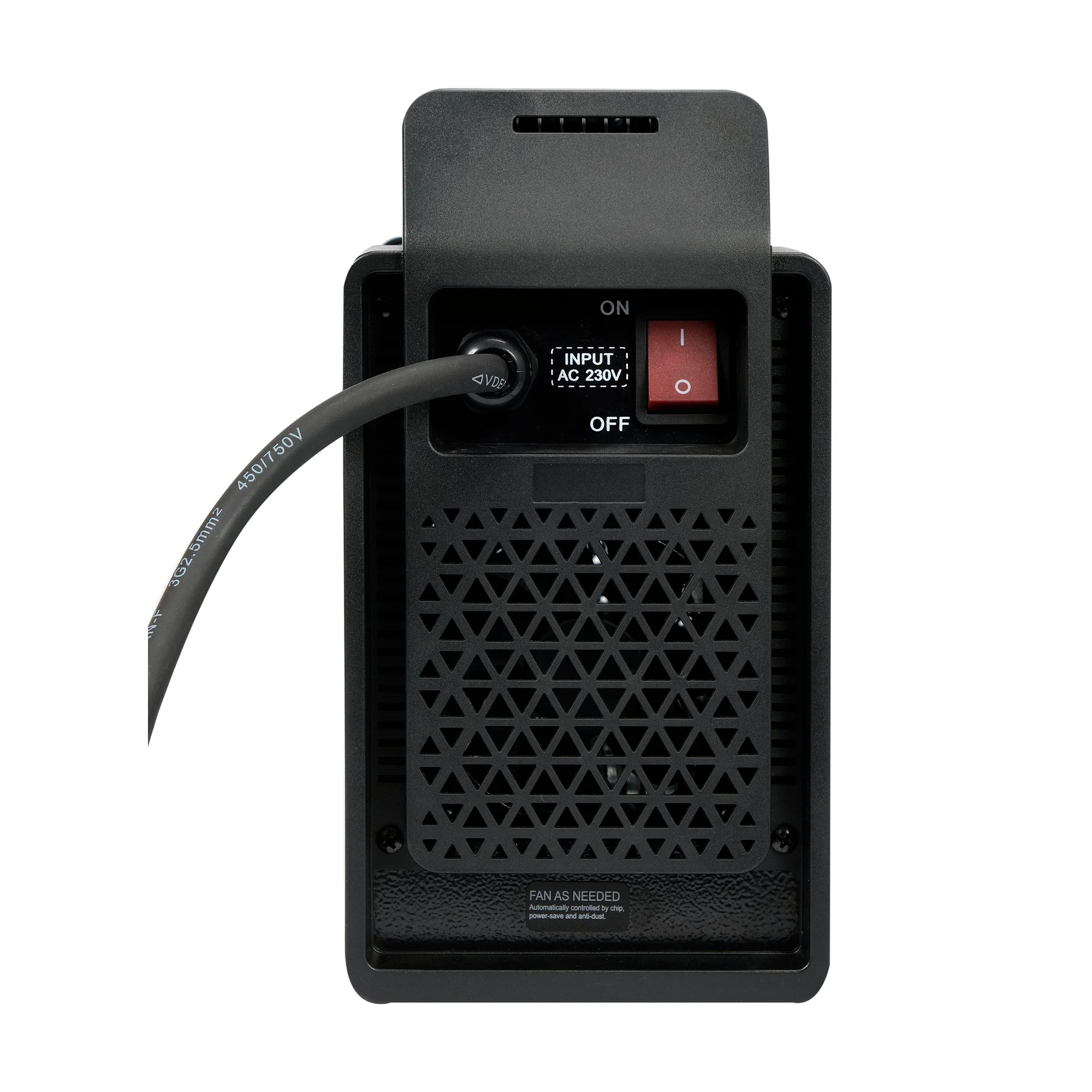

Ylikuormituksen ja ylikuumenemisen suojaus (puhallin tarpeen mukaan)

• YT-81357-mikroprosessori testaa kriittisten komponenttien lämpötilaa reaaliajassa. Lämpötilasta riippuen se säätää ensin puhaltimen nopeutta, mutta kun lämpötila nousee liian korkeaksi, mikroprosessori laskee tasaisesti lähtövirtaa, mahdollistaen elektrodin palamisen loppuun tai hitsauksen hallitun päättymisen. Useimmissa markkinoilla olevissa hitsauskoneissa ylikuumenemisen hetkellä hitsausvirta katkaistaan välittömästi, usein johtaen mekaanisiin säätöihin hitsattaville osille. Tätä ongelmaa ei esiinny YT-81357-hitsausinvertterissä.

Tuotetiedot:

• Hitsauskoneen tyyppi IGBT
• Hitsausprosessi MMA / TIG-nostaminen
• Käyttö: teräs, ruostumaton teräs, valurauta, kupari, alumiini ja muut
• Käyttö: puikko hitsaus (MMA-menetelmä) ja puikko hitsaus ilman sulatusta (TIG-nostaminen) – happamilla, emäksisillä ja selluloosa-puikoilla tasavirralla
• Jännite 230 V vaihtovirta
• Taajuus: 50 / 60 Hz
• Hitsausvirta: 30 – 180 A
• Maksimihitsausvirta: 180 (MMA) / 180 (TIG-nostaminen) A
• Minimihitsausvirta: 40 (MMA) / 10 (TIG-nostaminen) A
• Työjakso: 20 %
• Hyötysuhde: 80 %
• Tehokerroin: 0.73
• Suositeltu puikon halkaisija: 1,6 – 4,0 mm
• Puikonpidike jopa 200 A:lle, johtimen poikkipinta-ala 16 mm², pituus 3 metriä
• Maadoitusjalka jopa 300 A:lle, kaapelin poikkipinta-ala 16 mm², pituus 3 metriä
• Virtajohto: H07RN-F 3G2,5 mm², pituus 2,5 metriä
• Käämityksen eristysluokka: F
• Sähköeristysluokka: I
• Suojaluokka: IP21S
• Ylikuumenemissuojaus: kyllä
• Kaarijännite: kyllä
• Keskusprosessoriyksikkö: kyllä
• Jännitteen alennuslaite: kyllä
• Virtalähteen syöttö generaattorista: kyllä

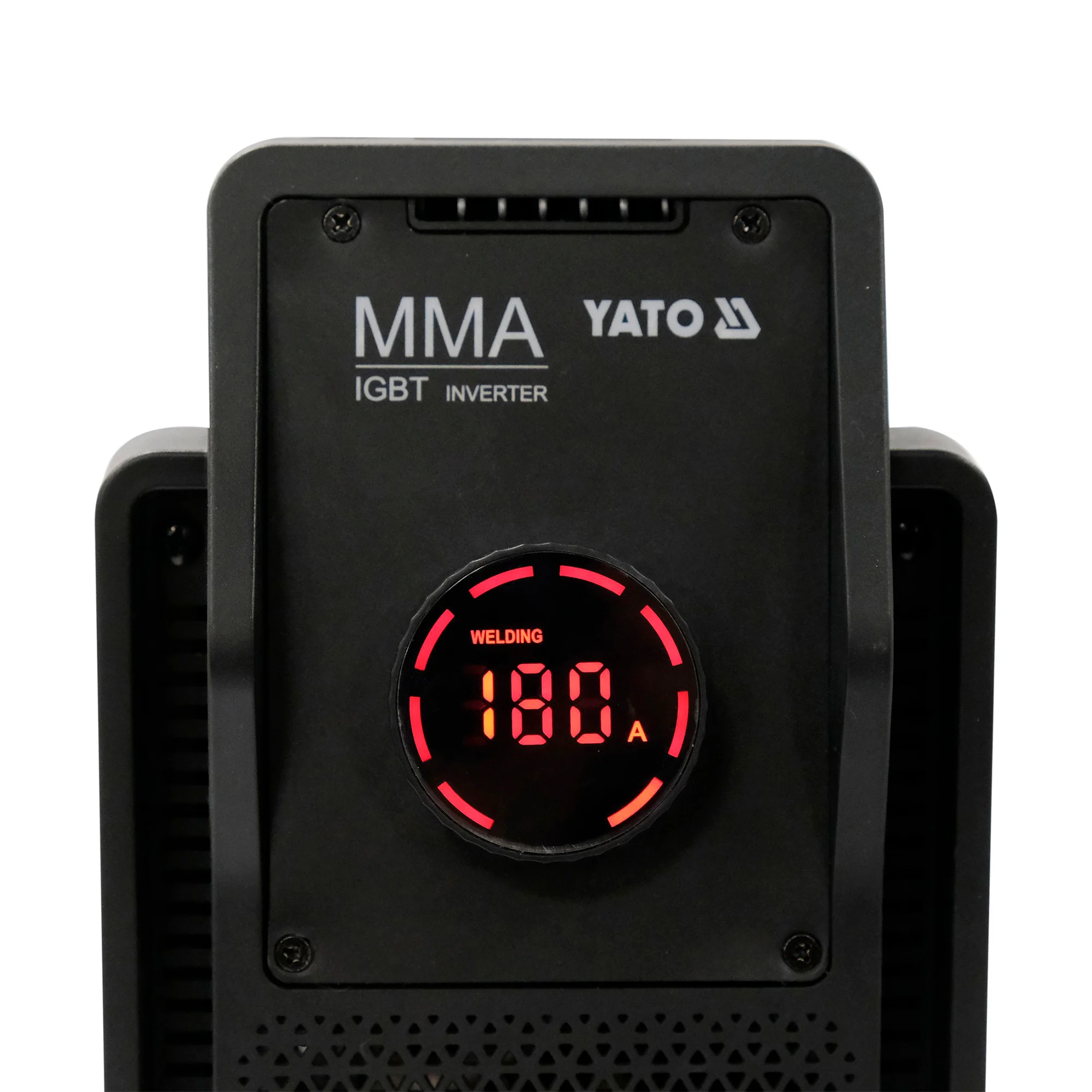

• Näytön tyyppi: LED, säätöpyörällä
• Näytön kantama: 999
• Mitat: 320 x 138 x 270 mm
• Paino: 4.52 kg

Tekniset tiedot:

• Paino: 5 kg
• Pituus: 320 mm
• Leveys: 138 mm
• Korkeus: 270 mm
